Cómo elegir piezas fundidas de automóviles para estructuras de automóviles

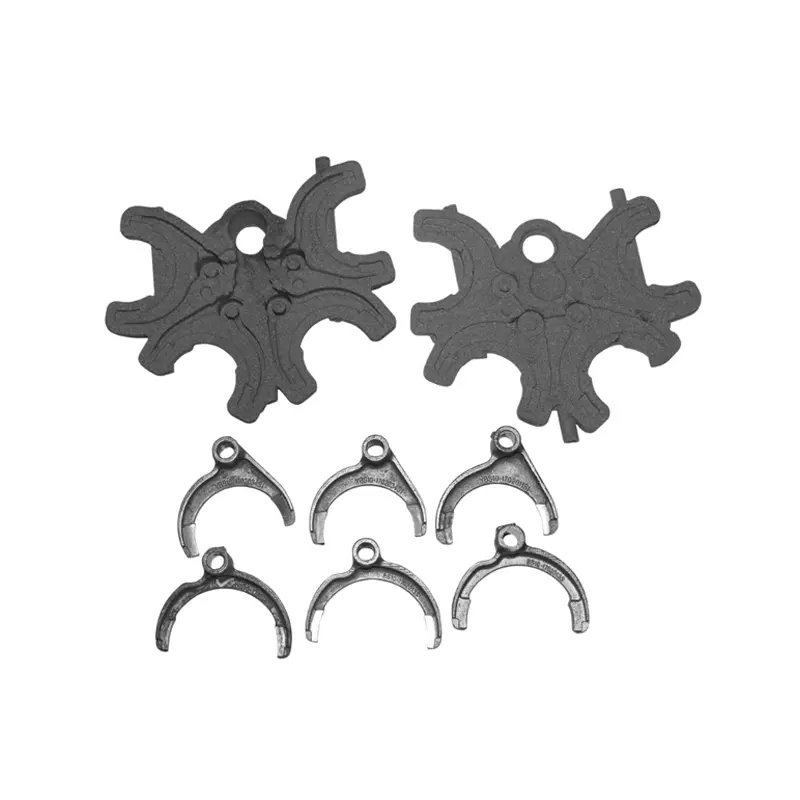

Usted es responsable de un componente de suspensión o soporte del chasis que tiene que sobrevivir a decenas de millones de ciclos de carga, cumplir con los estándares de rendimiento en caso de choque, pasar la validación de fatiga y aun así cumplir con un objetivo de peso que se vuelve cada vez más estricto en cada ciclo del programa. La elección del material no es abstracta: tiene consecuencias reales para el costo de las herramientas, el tiempo de producción, la calificación del proveedor y, en última instancia, si la pieza funciona en el campo. Las piezas fundidas para automóviles ocupan un lugar central en esa decisión para una gran parte de las aplicaciones automotrices estructurales, y la lógica de selección tiene más matices de lo que sugiere cualquier cuadro comparativo de materiales simplificado. Lo que hace que esta decisión sea realmente difícil es que las piezas estructurales no comparten un único perfil de rendimiento. Un muñón de dirección, un soporte de bastidor auxiliar y una carcasa de batería de vehículo eléctrico llevan la etiqueta "estructural", pero enfrentan diferentes trayectorias de carga, diferentes entornos de corrosión, diferentes sensibilidades al peso y diferentes realidades de volumen de fabricación. Comprender cómo el tipo de material y el proceso de fundición interactúan con esas variables (y dónde se encuentran realmente las compensaciones) es lo que separa una pieza bien especificada de una que crea problemas posteriores.

¿Qué define un requisito estructural en el contexto automotriz?

El término "estructural" en ingeniería automotriz se refiere a los componentes que transportan carga entre los principales sistemas del vehículo: carrocería, suspensión, tren motriz y sistemas de sujeción de ocupantes, entre ellos. Estas piezas están sujetas a cargas de fatiga, eventos de impacto y condiciones de tensión sostenida que las piezas cosméticas o de acabado nunca enfrentan.

La clasificación estructural es importante para la selección de piezas fundidas porque establece el nivel mínimo de rendimiento:

• Vida de fatiga: Las piezas estructurales se ciclan bajo carga en carretera durante la vida útil del vehículo. El material de fundición debe resistir la iniciación y propagación de grietas bajo tensiones repetidas, no sólo soportar cargas máximas.
• Resistencia al impacto: Los componentes estructurales relevantes en caso de colisión deben absorber o redirigir energía sin una fragmentación catastrófica. La ductilidad (la capacidad de deformarse antes de fracturarse) es tan importante como el límite elástico.
• Estabilidad dimensional: Las piezas de fundición estructurales suelen servir como elementos de localización para otros componentes. La consistencia dimensional en una serie de producción afecta la calidad del ensamblaje y el rendimiento de NVH.
• Integridad de la superficie: La porosidad, la contracción y los cierres en frío de la pieza fundida afectan el rendimiento ante la fatiga de maneras que no siempre son visibles en la inspección entrante. El control de procesos y la evaluación no destructiva son importantes.

Cada uno de estos requisitos influye en qué combinación de material de fundición y proceso es viable para una aplicación determinada.

¿Cómo se comparan los materiales de fundición del núcleo para uso estructural?

La selección de materiales es donde comienzan la mayoría de las decisiones sobre fundición estructural, y la elección generalmente se reduce a un puñado de familias de aleaciones con antecedentes establecidos en aplicaciones automotrices.

Hierro fundido gris

El hierro gris es la base histórica de muchas piezas fundidas estructurales: rotores de freno, bloques de motor y carcasas de transmisión. Su microestructura de escamas de grafito proporciona una buena amortiguación y resistencia a la compresión, y se mecaniza de forma predecible. La limitación para las aplicaciones estructurales es la fragilidad: el hierro gris se fractura en lugar de deformarse bajo el impacto, lo que lo hace poco adecuado para piezas que deben sobrevivir a accidentes o condiciones de carga de alto impacto.

Para piezas estructurales que no son relevantes para accidentes (soportes de motor en ciertas configuraciones, algunos componentes de la carcasa), el hierro gris sigue siendo viable cuando sus propiedades de amortiguación y maquinabilidad justifican la elección. Para componentes de suspensión y chasis sujetos a cargas dinámicas y posibles impactos, generalmente no es la selección adecuada.

Hierro dúctil

El hierro dúctil, también conocido como hierro de grafito nodular o esferoidal, modifica la microestructura introduciendo nódulos esféricos de grafito en lugar de escamas. El resultado es una mejora espectacular en la ductilidad y la resistencia al impacto en comparación con el hierro gris, al tiempo que se conserva gran parte de la ventaja de rigidez que los materiales ferrosos tienen sobre el aluminio.

Para piezas fundidas estructurales de automóviles donde se requiere resistencia, resistencia a la fatiga y rendimiento ante impactos, el hierro dúctil cubre una amplia gama de aplicaciones de manera efectiva:

• Manguetas de dirección y soportes de ruedas
• Soportes del brazo de control y componentes del bastidor auxiliar.
• Cajas de diferencial y eje
• Enlaces de suspensión de servicio pesado

La desventaja de peso en relación con el aluminio es real, pero para piezas donde la sección transversal está limitada por otros factores de empaque, la mayor resistencia por volumen del hierro dúctil puede resultar en una pieza de paredes más delgadas que compensa parcialmente la diferencia de densidad.

Aleaciones de aluminio

Las aleaciones de fundición de aluminio se han convertido en la opción predeterminada para piezas estructurales de automóviles donde la reducción de peso es un objetivo principal del programa, lo que describe una proporción cada vez mayor de programas de vehículos nuevos, particularmente en sistemas de propulsión electrificados.

La ventaja de densidad del aluminio sobre el hierro es sustancial y se traduce directamente en una reducción de la masa no suspendida de los componentes de la suspensión, lo que tiene efectos mensurables tanto en la dinámica de marcha como en la autonomía efectiva de los vehículos eléctricos. Las piezas fundidas de aluminio estructural ahora son estándar en:

• Subchasis delantero y trasero
• Manguetas de suspensión y brazos de control en aplicaciones de alto rendimiento y vehículos eléctricos
• Cajas de baterías y bandejas estructurales.
• Torres de choque y carcasas de puntal

La desventaja es que las aleaciones de aluminio generalmente tienen una menor resistencia a la fatiga que el hierro dúctil en un espesor de sección equivalente, y requieren una selección cuidadosa de la aleación y un tratamiento térmico para lograr las propiedades mecánicas que exigen las aplicaciones estructurales. La fundición a presión, el molde permanente y la fundición en arena producen diferentes perfiles de propiedades en el aluminio, y la elección del proceso afecta el rendimiento final de la pieza tanto como la selección de la aleación.

Aleaciones de magnesio

El magnesio es más liviano que el aluminio y se ha aplicado a componentes estructurales interiores (soportes de paneles de instrumentos, marcos de asientos, carcasas de cajas de transferencia) donde la reducción de peso es valiosa y el entorno de corrosión es menos agresivo que los bajos. Para piezas fundidas estructurales exteriores expuestas a las salpicaduras de la carretera y a los cambios de temperatura, la susceptibilidad a la corrosión del magnesio y su rendimiento limitado ante la fatiga restringen su aplicación sin un tratamiento protector significativo.

¿Qué proceso de fundición se adapta a qué aplicación estructural?

La selección de materiales y la selección de procesos no son decisiones independientes. La misma aleación fundida mediante diferentes procesos produce piezas con diferentes microestructuras, diferentes niveles de porosidad y diferentes geometrías alcanzables, todo lo cual afecta el rendimiento estructural.

Fundición en arena para piezas de hierro estructural

La fundición en arena sigue siendo ampliamente utilizada para componentes estructurales de hierro dúctil, particularmente en volúmenes de producción más bajos o para piezas más grandes donde los costos de herramientas de troquelado no se recuperarían. El proceso se adapta a geometrías internas complejas mediante extracción de núcleos, y la variación del espesor de la pared es manejable con un buen control del proceso de fundición. Las fundiciones estructurales en arena se benefician de la práctica de solidificación controlada y de pruebas específicas para verificar las propiedades mecánicas en la fundición real en lugar de hacerlo mediante barras de prueba fundidas por separado.

Fundición a presión para piezas estructurales de aluminio de gran volumen

La fundición a presión a alta presión domina la producción estructural de aluminio de gran volumen debido a su eficiencia en el tiempo de ciclo y consistencia dimensional. El desafío es la porosidad: el gas atrapado en la fundición a presión puede reducir el rendimiento de fatiga y dificulta el tratamiento térmico, que de otro modo mejoraría las propiedades mecánicas, sin formación de ampollas.

La fundición a presión asistida por vacío y la fundición por compresión reducen los niveles de porosidad lo suficiente como para hacer viable el tratamiento térmico, lo que permite fundiciones a presión estructurales que cumplen con los requisitos de fatiga que antes solo se podían lograr mediante procesos más costosos. Para aplicaciones estructurales de vehículos eléctricos donde los volúmenes de producción son altos y los objetivos de peso son agresivos, estas variantes de proceso son cada vez más la respuesta.

¿Cómo cambia el cambio hacia los vehículos eléctricos las especificaciones de fundición?

La transición hacia los vehículos eléctricos con batería ha remodelado lo que deben hacer las piezas fundidas estructurales, no solo en términos de qué piezas existen sino en términos de las funciones integradas que esas piezas deben realizar.

Las carcasas de baterías y las bandejas estructurales se encuentran entre las aplicaciones de fundición de mayor crecimiento en los programas de vehículos eléctricos. Estos componentes deben:

• Llevar carga mecánica como parte de la estructura del vehículo.
• Proteja las celdas de la batería contra la intrusión en un impacto lateral o inferior
• Gestione el rendimiento térmico a través de canales de refrigeración integrados
• Sello contra el ingreso de agua y contaminantes.

La combinación de funciones estructurales, de protección y de gestión térmica en una sola pieza de fundición empuja hacia piezas de fundición a presión de aluminio complejas, a veces muy grandes, diseñadas para consolidar múltiples componentes previamente separados. Las piezas fundidas a presión estructurales de gran tamaño, a veces denominadas mega piezas fundidas en el debate de la industria, reducen el número de piezas y la mano de obra de montaje, al tiempo que presentan sus propios desafíos en torno a la escala de la matriz, el control de procesos y las decisiones de reparación versus reemplazo después de un daño.

Para los componentes de suspensión y chasis de los vehículos eléctricos, la sensibilidad adicional a la masa no suspendida creada por los pesados ​​paquetes de baterías aumenta el valor de las piezas estructurales de aluminio en comparación con las alternativas de hierro. La compensación de ingeniería entre el costo del material, la inversión en herramientas y el ahorro de peso durante el ciclo de vida se inclina a favor del aluminio en una proporción mayor de aplicaciones en programas electrificados que en vehículos equivalentes con motor de combustión interna.

¿Qué deberían evaluar los ingenieros antes de finalizar una selección de fundición?

La decisión de selección es una convergencia de las propiedades del material, las capacidades del proceso, el volumen del programa, los objetivos de costos y la capacidad del proveedor. Realizar una evaluación estructurada antes de finalizar una especificación reduce el riesgo de descubrir incompatibilidades después de la inversión en herramientas.

Puntos clave de evaluación:

• Análisis de casos de carga: ¿Cuáles son los ciclos de fatiga, las cargas máximas y los niveles de energía de choque que la pieza debe soportar? Esto establece el piso de propiedad material.
• Sensibilidad objetivo de peso: ¿Cuánta reducción de peso se espera que contribuya la fundición y cuál es la tolerancia de costos para lograrlo?
• Volumen de producción: El volumen determina qué procesos son económicamente viables. Una pieza que funciona con un volumen anual bajo puede no justificar el costo de las herramientas de fundición a presión incluso si el proceso es técnicamente ideal.
• Complejidad de la geometría: Los pasajes internos, el espesor de pared variable y las características integradas influyen en qué procesos pueden producir la geometría sin costos inaceptables o pérdida de rendimiento.
• Requisitos de garantía de calidad: ¿Qué métodos de inspección se especifican (rayos X, tomografía computarizada, pruebas de presión) y el proceso de fabricación produce piezas fundidas que puedan pasar esas inspecciones de manera consistente?
• Requisitos de acabado superficial y mecanizado: Los márgenes de fundición y la condición de la superficie como fundición afectan el costo del mecanizado posterior y la capacidad dimensional.

Requisitos de certificación de proveedores: las piezas fundidas estructurales de automóviles a menudo requieren la certificación del sistema de calidad IATF 16949, la presentación de PPAP y la trazabilidad del material. Confirme que la fundición puede cumplir con estos requisitos antes de avanzar en la relación.

¿Cómo afecta la capacidad del proveedor a la calidad de la fundición estructural?

Una especificación técnicamente correcta produce piezas fundidas estructurales de la calidad deseada sólo cuando la fundición que las suministra tiene la capacidad de proceso, los sistemas de calidad y el conocimiento metalúrgico para ejecutarlo de manera consistente a lo largo de una serie de producción.

Factores que diferencian a los proveedores de fundición estructural capaces:

• Seguimiento y control de procesos: El monitoreo en tiempo real de la temperatura de vertido, el tiempo de llenado, la temperatura del molde (para fundición a presión) y la composición química produce resultados consistentes. Los proveedores que dependen del muestreo periódico en lugar del monitoreo continuo introducen variaciones evitables.
• Capacidad de pruebas metalúrgicas: El análisis espectrográfico interno, las pruebas de propiedades mecánicas y la evaluación de la microestructura permiten a la fundición verificar que el material que están vertiendo cumpla con las especificaciones antes de que las piezas salgan de las instalaciones.
• Capacidad de evaluación no destructiva: La capacidad de escaneo por rayos X o CT, ya sea internamente o a través de un proveedor de servicios calificado, permite la detección de defectos internos antes de que las piezas lleguen al ensamblaje.
• Entradas de diseño para fabricación: Una fundición con capacidad de ingeniería puede identificar características en el diseño de la fundición que causarán problemas de llenado, contracción o distorsión y proponer modificaciones antes de cortar las herramientas. Esta información reduce el tiempo de desarrollo y mejora la probabilidad de un proceso sólido desde el lanzamiento.

Asociación con un proveedor que comprende los requisitos estructurales

Las piezas fundidas de automóviles para aplicaciones estructurales no son una compra de productos básicos. La combinación de selección de materiales, control de procesos, verificación de calidad y conocimiento de la aplicación necesarios para producir consistentemente piezas que cumplan con los requisitos de desempeño estructural es la capacidad distintiva entre una fundición que puede cotizar el trabajo y una que realmente puede entregarlo de manera confiable en un volumen de producción. Ruian Huazhu Machinery Co., Ltd. produce piezas fundidas de automóviles para aplicaciones estructurales y funcionales, con capacidad de fabricación en familias de aleaciones de hierro y aluminio y experiencia en procesos en aplicaciones donde el rendimiento mecánico y la consistencia de la calidad son requisitos definidos. Si está trabajando en una especificación de fundición para una aplicación estructural (evaluando opciones de materiales, comparando rutas de proceso o evaluando la capacidad del proveedor para un nuevo programa), comunicarse directamente permite una conversación técnica basada en los requisitos reales de la pieza en lugar de una descripción general genérica de la capacidad. Las decisiones de fundición estructural tomadas con el socio de fabricación adecuado involucrado al principio del proceso tienden a producir mejores resultados que aquellas en las que la fundición se involucra solo después de que el diseño está bloqueado.
