¿Pueden las piezas de fundición OEM reemplazar los componentes soldados?

Los conjuntos estructurales construidos a partir de múltiples piezas soldadas conllevan un compromiso que es fácil pasar por alto durante la fase de diseño y difícil de corregir una vez establecida la línea de producción. Cada unión soldada es un punto potencial de concentración de tensiones, una variable dimensional introducida por el proceso de unión en lugar de la geometría de la pieza y un requisito de inspección adicional. Cuando un componente que actualmente consta de cuatro o seis piezas soldadas podría producirse como una sola pieza fundida, vale la pena examinar seriamente los argumentos de ingeniería para esa sustitución, no como una regla universal, sino como una decisión que depende de condiciones específicas de geometría, volumen, material y carga estructural. Comprender dónde es factible esa sustitución y dónde no es la cuestión central para los ingenieros y equipos de adquisiciones que evalúan las piezas de fundición OEM como una alternativa a los ensamblajes fabricados.

La lógica de fabricación detrás de la pregunta

La soldadura ensambla piezas separadas formadas o cortadas en una estructura unificada fusionando material en juntas definidas. El proceso es flexible: se puede aplicar a una amplia gama de geometrías sin inversión en herramientas, ajustarse durante la producción sin necesidad de reequipamiento y usarse en volúmenes bajos sin penalización. Esas características hacen que la soldadura sea el punto de partida natural para piezas estructurales complejas, particularmente durante las primeras fases de desarrollo, cuando el diseño aún está evolucionando.

La fundición llena una cavidad con metal fundido y le permite solidificarse en una pieza con forma casi neta. La geometría la define el molde y el material se distribuye continuamente por el volumen de la pieza sin operaciones de unión. La pieza que emerge del molde es monolítica: no tiene costuras, zonas afectadas por el calor ni discontinuidades dimensionales introducidas por el ensamblaje. La desventaja es que el molde representa una inversión fija en herramientas que debe justificarse por el volumen de producción, y la geometría debe ajustarse a las limitaciones del proceso de fundición en lugar de a la libertad ilimitada de la fabricación de soldadura.

Por qué las uniones soldadas crean vulnerabilidad en la ingeniería

Una junta soldada no es simplemente una conexión de material: es una zona donde el material base se ha calentado hasta cerca o por encima de su punto de fusión, se ha vuelto a solidificar en presencia de un material de relleno y luego se ha enfriado a una velocidad determinada por la masa térmica circundante. Ese proceso cambia la microestructura del metal en la zona afectada por el calor adyacente a la soldadura. En los aceros, esto puede significar un endurecimiento o ablandamiento localizado dependiendo de la composición de la aleación. En el aluminio, normalmente significa una reducción en la resistencia del material base en la zona afectada.

Más allá del cambio metalúrgico, la geometría de una unión soldada crea una concentración de tensión dondequiera que el perfil de soldadura pasa a la superficie del material base. Bajo carga cíclica (la condición que gobierna la vida a la fatiga en la mayoría de las aplicaciones estructurales), esos puntos de concentración son donde ocurre el inicio de la grieta. Una soldadura correctamente ejecutada en una junta diseñada adecuadamente puede gestionar este riesgo. Pero el riesgo es inherente a la geometría de la unión de una manera que no se aplica a una sección fundida formada continuamente de forma equivalente.

Este es el argumento estructural central para la consolidación de la fundición: una sola fundición elimina las uniones y su geometría de concentración de tensiones asociada. La trayectoria de carga a través de la pieza es continua y el diseñador tiene control sobre el espesor de la pared, los radios de filete y las transiciones de sección de una manera que el ensamblaje de soldadura no permite.

¿Pueden las piezas fundidas personalizadas reemplazar múltiples componentes soldados?

La respuesta es condicional y las condiciones importan más que el principio general.

El reemplazo es factible cuando:

• El conjunto soldado consta de piezas que son geométricamente estables, lo que significa que la forma final es consistente en todas las series de producción y no está sujeta a revisiones frecuentes del diseño.
• El volumen de producción es suficiente para amortizar la inversión en herramientas en suficientes piezas para que el costo unitario de herramientas sea aceptable en relación con el costo de mano de obra y material de la alternativa soldada.
• La geometría del conjunto se puede reproducir en una pieza fundida sin requerir cortes o características internas que harían que el molde fuera poco confiable o antieconómico.
• El caso de carga está dominado por la fatiga o la tensión dinámica, donde la eliminación de las uniones soldadas proporciona un beneficio estructural mensurable.
• Actualmente, el ensamblaje requiere mecanizado posterior a la soldadura para lograr la tolerancia dimensional, y el proceso de fundición puede lograr esa tolerancia de manera más consistente.

El reemplazo no es sencillo cuando:

• El volumen de piezas es lo suficientemente bajo como para que el costo de las herramientas no se pueda recuperar dentro del ciclo de producción esperado.
• El diseño está evolucionando activamente y una herramienta de fundición quedaría obsoleta antes de amortizarse.
• La pieza incluye grandes secciones de paredes delgadas que exceden la capacidad de longitud de flujo del proceso de fundición previsto.
• La especificación del material requiere un perfil de propiedades mecánicas que el proceso de fundición no puede lograr sin un tratamiento térmico posterior a la fundición que agrega costo y complejidad.
• El conjunto incluye juntas intencionales (bridas, conexiones útiles o interfaces con otros componentes) que son funcionales más que estructurales.

Vale la pena evaluar los enfoques híbridos cuando:

Un conjunto soldado de varias piezas puede consolidarse parcialmente sin necesidad de reemplazarlo por completo. Tres piezas soldadas pueden convertirse en dos piezas fundidas que se atornillan en una junta útil, o en una pieza fundida compleja que reemplaza cuatro piezas y al mismo tiempo conserva un soporte simple como una pieza formada separada. El objetivo no es el número mínimo de piezas de forma aislada: es el número mínimo de piezas que se pueden producir de manera confiable, inspeccionar de manera eficiente y ensamblar sin introducir las fallas que la fundición debe evitar.

Beneficios estructurales del diseño de fundición consolidado

Eliminación de modos de falla inducidos por soldadura

El beneficio estructural más consistente de reemplazar un conjunto soldado con una fundición es la eliminación de la junta soldada como un sitio potencial de falla. Las fallas por fatiga en ensambles fabricados casi siempre se inician en los extremos de las soldaduras, en las raíces de las soldaduras o en los bordes de las zonas afectadas por el calor. Cuando esas características no existen, la vida útil de la pieza se rige por las propiedades del material y la geometría de la sección (variables que controla el diseñador) en lugar de por la calidad de la soldadura, que varía según la habilidad del operador, la precisión de los accesorios y la condición del equipo de soldadura.

Consistencia dimensional mejorada

Un conjunto soldado acumula variación dimensional de cada pieza individual y de cada operación de unión. Las tolerancias de fijación, la distorsión térmica durante la soldadura y el retorno elástico después del enfriamiento contribuyen a la variación que debe ser absorbida por operaciones de mecanizado posteriores o aceptada como variabilidad de producto a producto. Una pieza fundida reproduce la geometría del molde con una variación controlada por la calidad del molde y el proceso de solidificación, que en un proceso de fundición de precisión se puede gestionar con tolerancias que cumplan o se acerquen a las alcanzables mediante el mecanizado de la alternativa soldada.

Reducción de los pasos de montaje e inspección

Cada unión soldada requiere una secuencia de operaciones: ajuste, fijación, soldadura, inspección posterior a la soldadura y, a menudo, tratamiento térmico o enderezamiento. La eliminación de las articulaciones elimina esos pasos. Para un programa de producción de gran volumen, la reducción del tiempo de mano de obra y del ciclo al consolidar ocho piezas en dos o tres piezas fundidas representa una reducción de material en el costo de fabricación que debe sopesarse con la inversión en herramientas.

Geometría interna que la soldadura no puede producir

La fundición permite pasajes internos, secciones huecas y transiciones geométricas que la soldadura no puede lograr sin pasos de fabricación adicionales. Se puede moldear en su lugar un paso de aceite, un canal de refrigerante o una sección hueca para reducir el peso que requeriría tubos mecanizados y tapones soldados en una pieza fabricada como parte de la geometría primaria. Ésta es una de las ventajas estructurales y funcionales que hace que la consolidación de la fundición sea atractiva más allá del argumento de la eliminación conjunta.

Limitaciones que la ingeniería debe reconocer

Inversión en herramientas y dependencia del volumen

Una herramienta de fundición, ya sea un molde de arena, un molde permanente o una matriz de fundición a presión, representa un costo inicial que debe recuperarse durante toda la producción. En volúmenes bajos, la contribución de herramientas por unidad puede exceder el ahorro de mano de obra al eliminar las uniones soldadas. El umbral de volumen en el que la fundición se vuelve económica varía según la complejidad de la pieza y el costo de la mano de obra de soldadura que reemplaza, y ese umbral debe calcularse explícitamente en lugar de asumirse.

Restricciones de diseño impuestas por el proceso

Cada proceso de fundición impone restricciones a la geometría que puede producir. Se requieren ángulos de salida para permitir que la pieza se suelte del molde. El espesor de la pared debe permanecer dentro de un rango que permita que el metal llene la cavidad del molde y se solidifique sin defectos de contracción. Las esquinas internas afiladas deben ser reemplazadas por radios alrededor de los cuales el metal pueda fluir sin cierres fríos ni errores de funcionamiento. Un diseño soldado que no se creó teniendo en cuenta la fundición normalmente requerirá un rediseño antes de que se pueda fundir, a veces menor, a veces sustancial.

Diferencias de propiedades materiales

Los metales fundidos no siempre igualan las propiedades mecánicas de sus equivalentes forjados, particularmente en alargamiento y resistencia al impacto. El proceso de fundición introduce una variación microestructural entre la superficie de la pieza, que se enfría más rápido, y el centro, que se enfría más lentamente. Para aplicaciones estructurales donde la ductilidad bajo carga de impacto es crítica, el diseñador debe verificar que la especificación del material fundido cumpla con el requisito, no asumir que una designación de material en un contexto de fundición tiene las mismas propiedades que la misma designación en forma forjada.

Requisitos de mecanizado posteriores a la fundición

La forma casi neta no es lo mismo que la terminada. La mayoría de las piezas fundidas estructurales requieren el mecanizado de superficies de contacto, orificios de rodamientos, orificios roscados y otras características donde los requisitos dimensionales y de calidad de la superficie exceden lo que el proceso de fundición logra directamente. Ese mecanizado agrega costos y debe tenerse en cuenta en la comparación del costo total entre una pieza fundida y su equivalente soldado.

Aluminio, latón y la capa de selección de materiales

La selección del material interactúa con la decisión de sustitución de la fundición de maneras que afectan tanto el resultado estructural como la elección del proceso.

Las piezas de fundición de aluminio son la opción predominante en aplicaciones estructurales automotrices y aeroespaciales donde la reducción de peso es un objetivo de diseño. Las aleaciones de aluminio se funden bien tanto en procesos de fundición a presión como de fundición de precisión, logran buenas relaciones resistencia-peso y se mecanizan de manera eficiente después de la fundición. La conductividad térmica del material también lo hace adecuado para piezas que deben gestionar el calor en servicio: carcasas, cubiertas y soportes adyacentes a componentes generadores de calor. Cuando se está reconsiderando un conjunto de acero soldado para reducir el peso y consolidar la estructura, un reemplazo de fundición de aluminio aborda ambos objetivos simultáneamente.

Las piezas de fundición de latón tienen un perfil de aplicación diferente: cuerpos de válvulas, accesorios para fluidos, conectores y componentes donde la resistencia a la corrosión en entornos acuosos o químicos es el requisito principal. El latón no ofrece la ventaja de peso estructural del aluminio, pero se mecaniza con tolerancias finas, sella de manera confiable en interfaces mecanizadas y resiste la corrosión en condiciones que degradarían el acero sin recubrimiento o el aluminio sin protección. La fundición de pequeñas piezas metálicas en latón para aplicaciones de sistemas de fluidos, donde múltiples piezas soldadas o roscadas podrían ser reemplazadas por un solo cuerpo fundido, es un patrón de sustitución bien establecido en equipos industriales y marinos.

Por tanto, la elección del material no es independiente de la cuestión de la consolidación. Impulsa la selección del proceso (fundición a presión para piezas de aluminio de gran volumen, arena de precisión o fundición a la cera perdida para geometrías complejas o tiradas más pequeñas), el enfoque de las herramientas y los requisitos de procesamiento posteriores a la fundición.

Proceso de fundición de precisión frente a fundición a presión: ¿cuál se adapta al objetivo de consolidación?

Estos dos enfoques de fundición sirven para diferentes escenarios de consolidación, y la elección entre ellos afecta la geometría alcanzable, la precisión dimensional, la calidad de la superficie y la economía de la sustitución.

El proceso de fundición de precisión, que abarca la fundición a la cera perdida y métodos relacionados, produce geometrías complejas con paredes delgadas, tolerancias estrictas y acabado superficial fino en una sola operación. Es muy adecuado para piezas con pasajes internos, perfiles externos complejos o características multiplano que la fundición a presión no puede acomodar. El proceso se utiliza en aplicaciones aeroespaciales, médicas e industriales donde la complejidad de la pieza justifica el mayor costo por pieza en relación con la fundición a presión. Para consolidar un conjunto soldado que incluye pasajes curvos, geometría de unión compleja o características en múltiples ángulos, la fundición de precisión puede reproducir una geometría que ningún otro proceso logra de manera económica.

La fundición a presión fuerza el metal fundido bajo alta presión hacia una matriz de acero endurecido, produciendo piezas con excelente repetibilidad dimensional, superficies lisas y tiempos de ciclo cortos. Es el proceso de gran volumen elegido para piezas estructurales de aluminio y zinc donde la geometría es compatible con las limitaciones del proceso: espesor de pared consistente, ángulos de desmoldeo adecuados, sin socavaciones significativas. Para las piezas de fundición en la producción de automóviles (soportes, carcasas, cubiertas e inserciones estructurales), la fundición a presión es el proceso que hace que la economía de consolidación funcione en los volúmenes que requieren los programas automotrices.

La distinción es importante para la decisión de sustitución porque un diseñador que evalúa si reemplazar un conjunto soldado con una pieza fundida debe elegir el proceso antes de comprometerse con un diseño, ya que los dos procesos imponen restricciones geométricas diferentes en la pieza final.

Patrones de aplicación: dónde se establece la práctica de consolidación de piezas de fundición

Componentes estructurales automotrices

La sustitución de conjuntos soldados por piezas fundidas integradas es una práctica documentada en la fabricación de automóviles. Los soportes de motor, los soportes de suspensión, los muñones de dirección y las carcasas de transmisión que alguna vez consistieron en múltiples piezas de acero estampadas y soldadas ahora se producen como piezas individuales de fundición de aluminio o hierro en programas de gran volumen. El factor determinante no es sólo el argumento estructural: es la combinación de reducción de peso, simplificación del ensamblaje y consistencia dimensional que ofrece la consolidación de la fundición en volúmenes de producción automotriz. Los programas de fundición de piezas en automóviles también se benefician de la infraestructura de herramientas madura y de las redes de empresas de fundición de precisión que se han desarrollado en torno a las cadenas de suministro de fabricantes de equipos originales (OEM) de automóviles.

Marcos y carcasas industriales

En equipos industriales (bombas, compresores, cajas de engranajes y marcos estructurales), la fabricación soldada se ha utilizado históricamente para componentes personalizados de bajo volumen donde la inversión en herramientas de fundición no estaba justificada. A medida que aumentan los volúmenes de producción o se estabilizan los diseños, la sustitución de subconjuntos soldados por piezas fundidas se vuelve económica. El beneficio estructural es particularmente relevante en equipos sujetos a vibración, donde la fatiga de la soldadura es un problema de mantenimiento recurrente que la consolidación de la fundición aborda directamente.

Componentes del sistema de fluidos

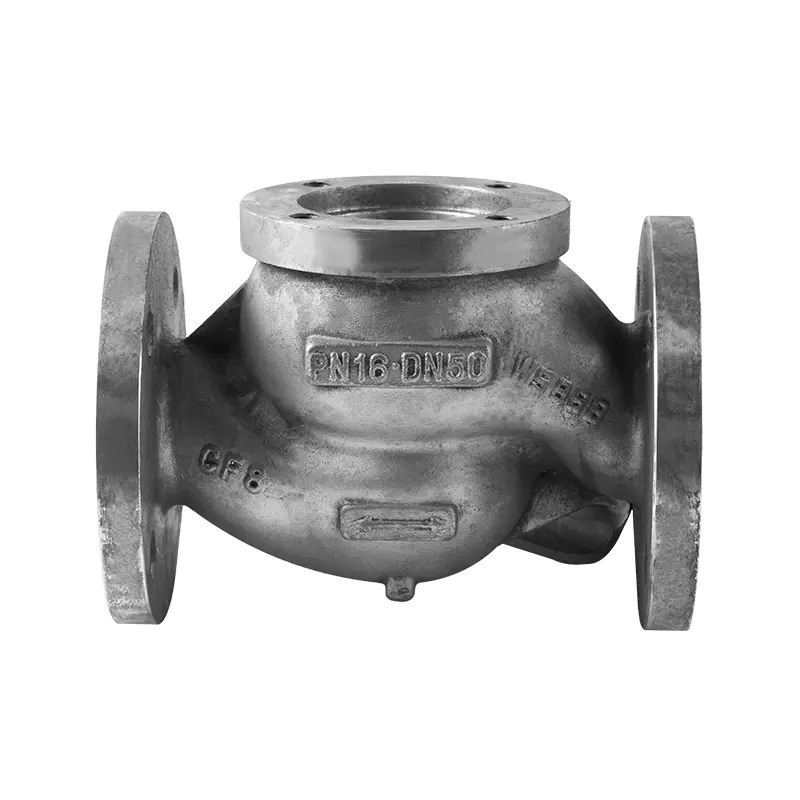

En los sistemas hidráulicos, neumáticos y de fluidos de proceso, los bloques colectores y los cuerpos de válvulas que antes se ensamblaban a partir de múltiples piezas mecanizadas y soldadas ahora se producen comúnmente como piezas fundidas individuales con puertos mecanizados y superficies de sellado. La consolidación elimina las uniones soldadas dentro del circuito de fluido, que son puntos potenciales de fuga, y permite una geometría de paso interno que mejora las características de flujo en relación con las alternativas de paso perforado o soldado.

Fabricación de piezas de fundición OEM: lo que requiere la evaluación de viabilidad

La viabilidad de ingeniería y la viabilidad de fabricación no son la misma evaluación. Una geometría de pieza que teóricamente se puede consolidar en una sola pieza fundida puede presentar desafíos en cuanto a herramientas, control de calidad o cadena de suministro que afecten si la sustitución es práctica dentro de un programa de producción específico.

La revisión del diseño para la capacidad de fabricación (DFM) con el fabricante de piezas fundidas es el paso que identifica esos desafíos antes de comprometer las herramientas. La revisión evalúa los ángulos de desmoldeo, la distribución del espesor de la pared, la ubicación de la línea de separación, el diseño de compuertas y contrahuellas, y las tolerancias dimensionales que se pueden lograr sin mecanizado posterior a la fundición. También identifica características que requerirán mecanizado independientemente de la calidad de la fundición, de modo que las operaciones de mecanizado se planifiquen desde el principio en lugar de descubrirse después de inspeccionar las primeras piezas fundidas.

Para los programas OEM, la revisión del DFM también establece el plan de inspección: qué dimensiones se mantienen según la tolerancia del dibujo, cuáles se monitorean para el control del proceso y qué superficies funcionales requieren verificación en cada ejecución de producción. Un fabricante de piezas de fundición con experiencia en el programa OEM tendrá procedimientos estándar para esta revisión; un proveedor que no haya ejecutado programas de fundición OEM puede que no lo haga.

Los prototipos de fundición a partir de las herramientas de producción previstas, en lugar de moldes de arena temporales o prototipos mecanizados, proporcionan la validación más confiable de la sustitución antes de comprometerse con la producción total. Confirman que el proceso de fundición produce la geometría, las propiedades del material y la condición de la superficie requeridas, y revelan cualquier ajuste necesario en el proceso antes de que comience el volumen de producción.

Evaluación de fabricantes y proveedores para proyectos de consolidación de piezas de fundición

La decisión de selección de proveedores para un proyecto de consolidación de piezas de fundición difiere de una adquisición de piezas de fundición estándar. El fabricante debe ser capaz no sólo de producir la pieza fundida sino también de respaldar el proceso DFM, gestionar la inversión en herramientas y mantener la consistencia dimensional a lo largo de un ciclo de producción que puede abarcar años.

Los criterios clave de evaluación incluyen:

Rango de capacidad del proceso: ¿El fabricante opera líneas de proceso de fundición de precisión, líneas de fundición a presión o ambas? El proceso requerido depende de la geometría y el volumen de la pieza, y un proveedor limitado a un proceso puede recomendarlo independientemente del ajuste.

Gama de materiales: ¿Puede el proveedor fundir y certificar aluminio, latón, hierro o acero según lo requiera la aplicación? Un proveedor cuya gama de materiales no incluya las especificaciones requeridas no puede calificar para ese programa independientemente de otras capacidades.

Propiedad y control de herramientas: ¿Quién es el propietario de las herramientas y qué sucede con ellas si cambia la relación de suministro? Esta es una cuestión comercial con consecuencias de ingeniería: las herramientas que no pueden transferirse a otro proveedor crean una dependencia que afecta la flexibilidad del abastecimiento a largo plazo.

Infraestructura de inspección y certificación: Para los programas de piezas de fundición OEM, el proveedor debe mantener registros de inspección dimensional, documentación de certificación de materiales y, en algunos casos, capacidad de auditoría de procesos para revisiones de calidad de los clientes.

Adquisición de piezas de fundición en China: Para los compradores que evalúan el suministro con sede en China, las consideraciones anteriores se aplican con atención adicional a los protocolos de comunicación, la gestión del tiempo de entrega para las revisiones de herramientas y la planificación logística para las iteraciones de prototipos.

Tomar la decisión de sustitución: un enfoque estructurado

La decisión de reemplazar conjuntos soldados con piezas fundidas debe seguir una secuencia que evite un compromiso prematuro en cualquiera de los extremos: ni la inversión en herramientas antes de que el diseño sea estable, ni el aplazamiento indefinido de una sustitución que proporcionaría un claro beneficio estructural y económico.

Una secuencia viable:

1. Identifique el conjunto o conjuntos soldados bajo evaluación y documente el recuento actual de piezas, el recuento de juntas, los requisitos de inspección y el costo de fabricación por unidad.
2. Definir el caso de carga estructural y los modos de falla que impulsan el diseño actual: fatiga, sobrecarga estática, corrosión, inestabilidad dimensional.
3. Evaluar si la geometría del conjunto se puede fundir utilizando las opciones de proceso disponibles, con la ayuda de una revisión DFM de un posible fabricante de piezas de fundición.
4. Calcule el costo de las herramientas y el volumen de producción requerido para recuperarlo, y compare el costo unitario de fundición en ese volumen con el costo actual del ensamblaje fabricado.
5. Realice un prototipo en el proceso de producción previsto si la evaluación respalda el procedimiento y valide el rendimiento estructural antes de comprometer las herramientas de producción.

Ruian Huazhu Machinery Co., Ltd. respalda proyectos de consolidación de fundición en aplicaciones de fundición de aluminio, latón y hierro, con capacidad de ingeniería que incluye revisión de DFM, soporte de diseño de herramientas y gestión de programas OEM para componentes de sistemas de fluidos, industriales y automotrices. Para los equipos de adquisiciones e ingeniería que evalúan si un conjunto soldado específico se puede reemplazar por una pieza fundida personalizada, involucrar al equipo de fabricación al principio de la evaluación (antes de finalizar el diseño) es el paso que determina si la sustitución se puede lograr dentro de las limitaciones técnicas y comerciales del proyecto.
